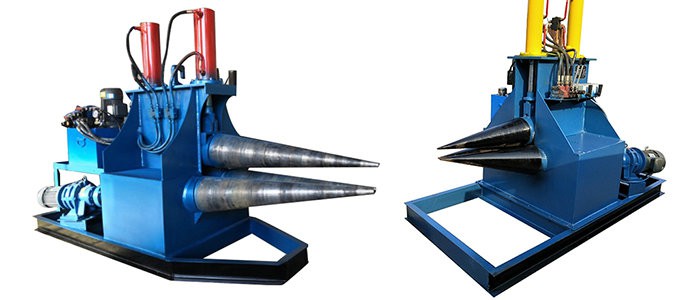

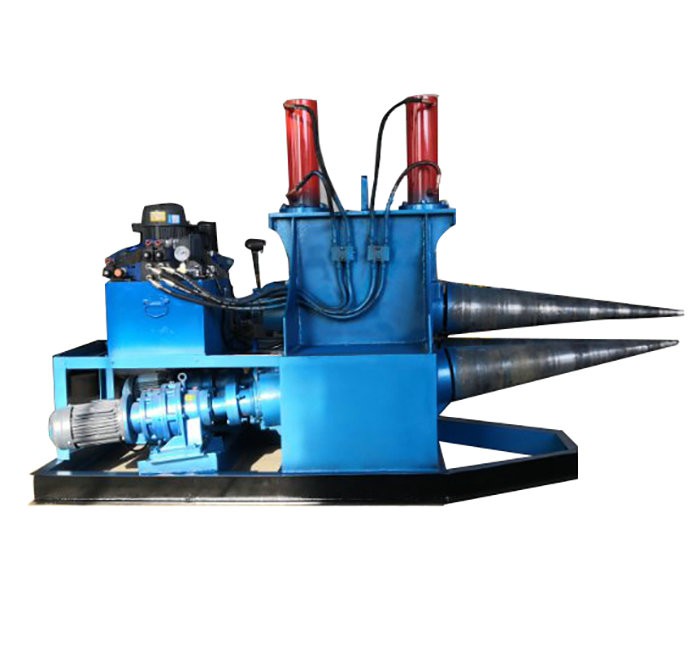

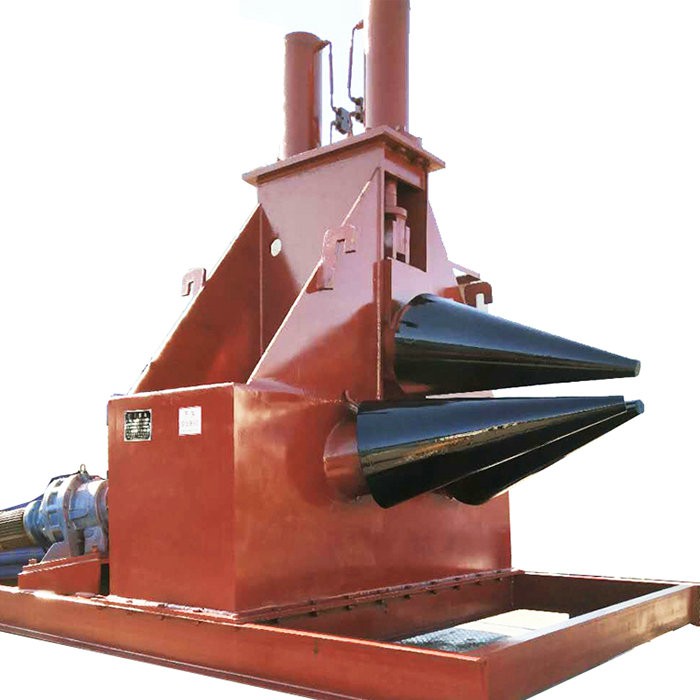

錐度卷板機

對稱式錐體卷板機上棍在兩下輥中間對稱位置，通過液壓缸內的液壓油作用于活塞作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。卷板機規格平整的塑性金屬板通過卷板機的三根工作輥（二根下輥、一根上輥）之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲（內層壓縮變形，中層不變，外層拉伸變形），產生塑性變形，卷制成所需要的錐筒或他們的一部分。該卷板機使用于卷板厚度在20mm以下的鋼板。
2、主體結構
設備主體結構是由上輥裝置及壓下裝置、下輥裝置、主傳動裝置、翻倒裝置、左右側機架和底座組成。
2-1、上輥裝置及壓下裝置
上輥裝置由上輥、上輥軸承座等組成。
上輥材質為45#鋼鍛件，調質處理HB245-285，上輥兩端軸承座安置滑動軸承。
上輥滑動軸承采用SF-2復合材料。
壓下裝置由副電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機械傳遞扭矩，帶動上輥上下移動。蝸輪、螺母材質為鋅基合金ZA27；蝸桿材質為45#鍛件，調質處理HB245-285。
2-2、下輥裝置
下輥裝置由下輥、下輥軸承座、下輥開式齒輪、下輥滑動軸承等組成。下輥為主動輥，通過主傳動輸出齒輪、下輥開式齒輪、傳動扭矩下輥。
下輥材質為45#鋼鍛件，調質處理HB245-285；下輥齒輪材質為45#鋼，調質處理HB245-285，齒面高頻淬火處理HRC45-50。
下輥滑動軸承采用SF-2復合材料。
2-3、主傳動裝置
主傳動裝置由主電機、齒輪減速機、制動器等組成。
2-4、翻倒裝置
翻倒裝置由倒頭架、插銷等組成。
2-5、左右側機架、底座
左右側機架、底座為鋼板焊接件，焊后振動時效處理。
3、電氣控制系統
設備申控系統由電控柜、操作控制臺。動力電源380V/50HZ。主開關具有短路保護和主電機的過載保護功能。電機制正反轉由交流接觸器控制；強電控制元器件包括斷路器、熔斷器、接觸器、熱繼電器、按鈕、開關、指示燈等。
為了保護操作和設備的穩妥在設備各運動件終端都安有限位開關以及在固定側機架高有急停按鈕。
控制柜上設有完成制品卷制過程全部控制按鈕、指示燈等，以對整機的操作控制及各工作狀態控制。
